Tambor Lebus de doble hélice izquierda para elevación, Tambor de cabrestante

1.Descripción del producto

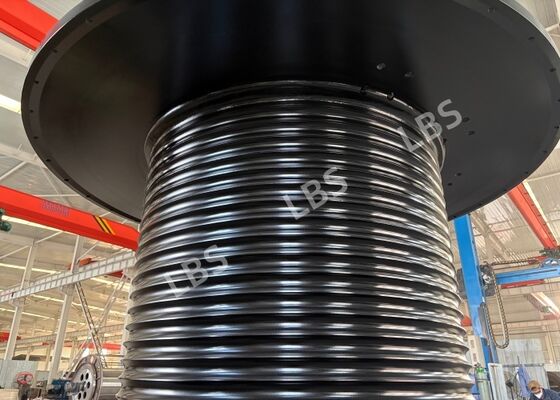

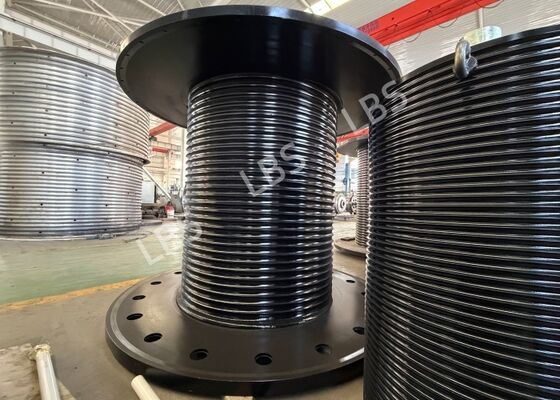

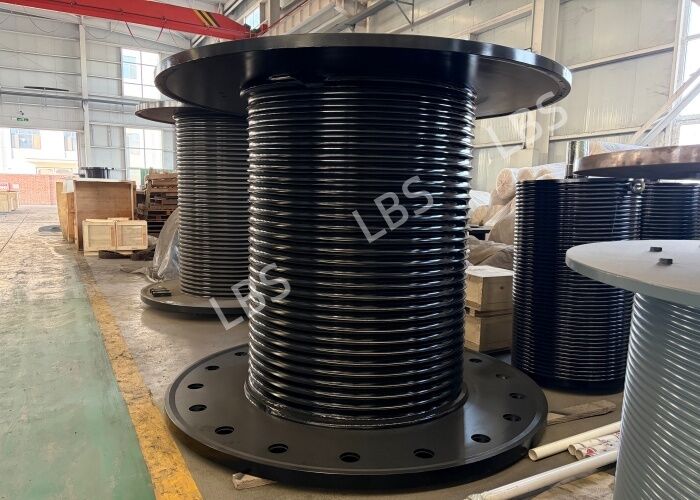

Este tambor Lebus es la parte central de soporte de carga para el cabrestante de elevación de grúas pesadas. Fabricado con acero de alta resistencia y baja aleación Q355C con buena tenacidad a bajas temperaturas, funciona de manera confiable en exteriores y en alta mar. Adopta una ranura Lebus de doble hélice de 65° hacia la izquierda para enrollar hasta 7 capas de cable de acero. El barril se enrolla preferentemente a partir de una sola placa de acero. Todas las soldaduras a tope son de Grado 1 y se inspeccionan mediante ensayos no destructivos UT y RT. Después de la soldadura, el tambor se somete a un tratamiento térmico de alivio de tensiones, luego se mecaniza con precisión con el acabado final de la ranura para garantizar la coaxialidad y la cilindricidad. Equipado con guía de entrada de cable y placas de transición entre capas, se entrega pre-ensamblado con kits completos de anclaje de cable. Su brida derecha puede ser taladrada a juego con un engranaje grande para una alta coaxialidad. Este tambor de servicio M4 se fabrica de acuerdo con las normas nacionales de grúas para operaciones continuas de servicio pesado.

2.Parámetro del producto

3.Ventaja del producto

(1)Ranura de doble hélice Lebus: Permite una transición suave del cable en múltiples capas, evita el enredo, el salto y el aplastamiento del cable, y prolonga la vida útil del cable de acero.

(2)Soldadura y tratamiento térmico robustos: Soldadura de Grado 1 con doble inspección NDT. El recocido de alivio de tensiones post-soldadura reduce la deformación del barril para un rendimiento estable.

(3)Mecanizado de alta precisión: Control estricto de la tolerancia geométrica. El taladrado a juego con un engranaje grande reduce la vibración y protege las piezas de transmisión.

(4)Entrega pre-ensamblada: Kits de anclaje de cable preinstalados en fábrica, lo que ahorra trabajo en el sitio y elimina los riesgos de instalación.

(5)Adaptación a entornos hostiles: Acero Q355C con excelente tenacidad a bajas temperaturas, adecuado para condiciones exteriores, portuarias y de alta mar con niebla salina.

(6)Criterios claros de mantenimiento y desguace: Las reglas de inspección cuantificadas simplifican la gestión del equipo y garantizan la seguridad de la elevación.

(7)Cumplimiento de normas: Fabricado según las normas nacionales de grúas, fácil de aceptar por terceros en proyectos.

4.Aplicación del producto

• Tambor central para cabrestantes de elevación de grandes grúas sobre orugas, grúas pórtico y grúas portuarias flotantes
• Sistemas de cabrestantes de elevación de cable de múltiples capas en plataformas de ingeniería marina y cabrestantes de elevación marinos
• Cabrestantes de elevación de servicio pesado de maquinaria de construcción pesada y equipos de manejo de materiales grandes
• Equipos de elevación en minería y buques de ingeniería que requieren enrollado ordenado de cable de múltiples capas hasta 7 capas
