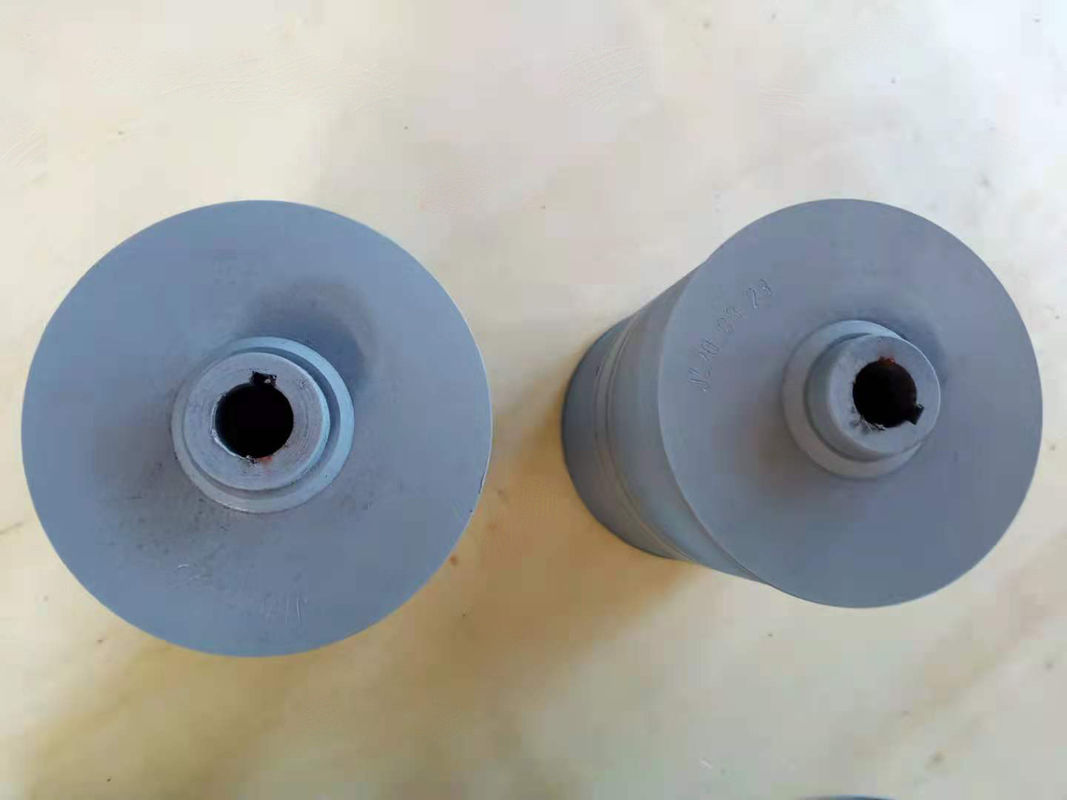

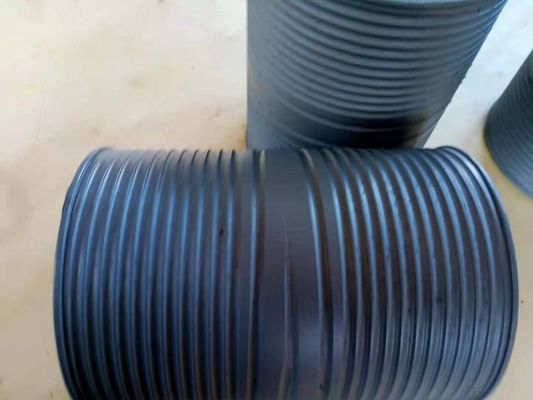

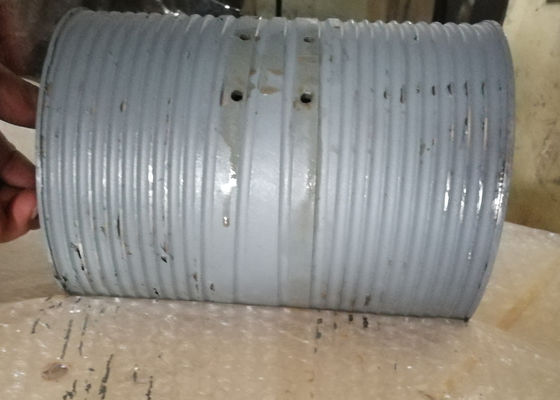

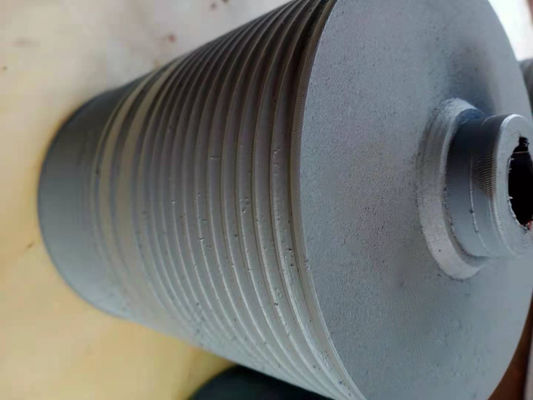

La cuerda de alambre de acero de carbono teclea el tambor acanalado doble del torno para el alzamiento de elevación de la torre
Introducción acanalada del tambor del torno
Material acanalado del tambor del torno: Acero de carbono, acero de aleación, acero inoxidable, aluminio, acero de alta resistencia, etc
Estándares materiales: GB, AISI, ASME, ASTM, JIS, ESTRUENDO,…
Temperatura ambiente: -40 ° C a +45 C del °
Temperatura ambiente de Stroage: -40 ° C a +50 C del °
Tipo del surco de tambor: Surcos espirales o surcos de Lebus
La dirección de la rotación del tambor: Izquierdo o derecho
Método de proceso: Trabajo de la máquina
Diámetro de la cuerda de alambre: 3 MM~100 MILÍMETRO
Equipo de proceso: Centro de mecanización del CNC
Parámetros técnicos acanalados del tambor del torno
| No: |
Diámetro de alambre (milímetros) |
Tirando de la fuerza (KN) |
Dirección de la rotación |
Diámetro del tambor (milímetros) |
Longitud del tambor (milímetros) |
| 1 |
3~8 |
3~10 |
Izquierdo, derecho |
>160 |
<1000>
|
| 2 |
10~16 |
12~20 |
Izquierdo, derecho |
>320 |
<>1000 |
| 3 |
18~24 |
20~80 |
Izquierdo, derecho |
>480 |
<>1000 |
| 4 |
26~32 |
100~120 |
Izquierdo, derecho |
>640 |
<>1000 |
| 5 |
34~40 |
150~200 |
Izquierdo, derecho |
>800 |
<>1000 |
| 6 |
42~50 |
240~400 |
Izquierdo, derecho |
>1000 |
<>1000 |
Condiciones del servicio del surco de Lebus
1. Los rebordes del tambor serán perpendiculares teclear la pared en cualquier condición, incluso bajo carga.
2. La cuerda se debe guardar bajo tensión en curso de encanillar de modo que la cuerda sea machacada contra la pared del surco. Cuando el encanillar no puede cumplir esta condición, un rodillo de la prensa será utilizado. Se recomienda generalmente que la tensión de la cuerda debe ser por lo menos tensión de fractura del 2% o cantidad de trabajo del 10%.
3. La gama del ángulo de la flota debe generalmente nunca ser más de 1,5 grados y no menos que 0,25 grados.
4. Cuando la cuerda de alambre lanzada del tambor circunda la polea acanalada, el centro de la polea acanalada debe estar sobre el centro del tambor.
5. La cuerda se debe mantener redonda, no floja, incluso bajo carga máxima.
6. La cuerda debe ser estructura el antirotación.
Mida por favor el cambio del diámetro de la cuerda bajo diversa carga
Estructura acanalada del tambor del torno
Composición del tambor del surco: Base del tambor, rebordes, eje, etc
Proceso: Los tambores de cuerda con los surcos cortaron directamente en ellos. El tambor del torno con el reborde, el surco de las libras se corta directamente en el cuerpo del tambor, según los requisitos de clientes, los rebordes se suelda con autógena o tornillo-se emperna. la geometría del surco es determinada por la construcción, el diámetro y la longitud de la cuerda, y por el uso. el tambor tiene las dimensiones de montaje requeridas para las condiciones de funcionamiento reales.
Uso del producto:
1. Maquinaria marina costera: Torno costero de la grúa del petróleo, torno del amarre, torno de la tracción, torno del transporte de personal en la mina, torno del ancla, torno hidrológico
2. dirigir la maquinaria: Torno del cable, grúa, llenando la máquina, torno hidráulico
3. industria del campo petrolífero: Aparejo de la perforación petrolífera, alzamiento del tractor del petróleo, aparejo de la paliza del petróleo, torno de la unidad de bombeo de Trailermounted, torno de registración, etc
4. La maquinaria constructiva: Torno constructivo de la pared del trapo, alzamiento de la bobina, chigre
5. torno minero: Enviando el torno, Apoyo-tirando del torno, del torno de hundimiento, del etc
6. maquinaria de la grúa: La máquina de elevación del puente, grúa, grúa de pórtico, torno de la grúa de correa eslabonada
