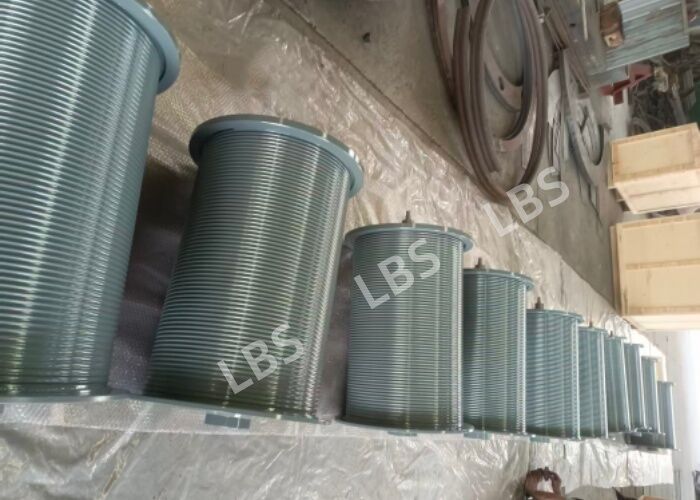

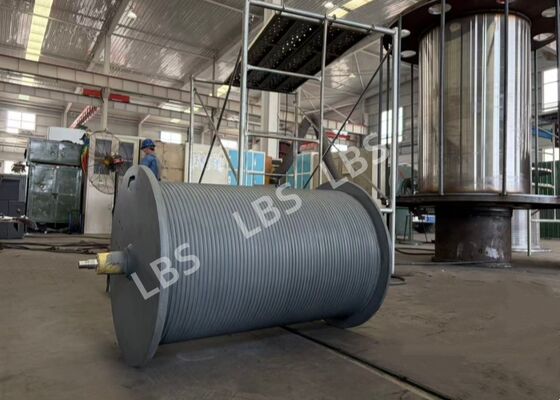

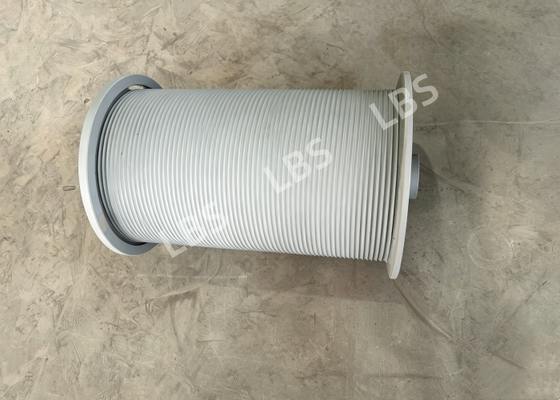

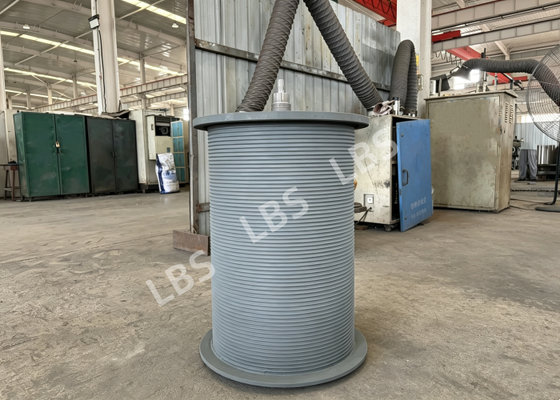

Tambor de cable de ranura helicoidal de tres capas enrollado a la derecha

1. Introducción del producto

El producto adopta una estructura compuesta soldada, ensamblada y soldada por el barril, dos placas de extremo laterales y asientos de eje de conexión. La soldadura se controla estrictamente para eliminar defectos de soldadura como soldadura omitida, soldadura en frío, grietas, poros y inclusiones sólidas. La tolerancia de concentricidad en ambos extremos del barril es de 0,1 mm con alta precisión de mecanizado. El producto terminado se recubre con pintura anticorrosión: imprimación epoxi rica en zinc más capa superior de poliuretano, gris máquina RAL7031, espesor total de película seca ≥120μm. El recubrimiento está libre de descuelgues, descamación y desprendimiento, ofreciendo una excelente resistencia a la intemperie y un rendimiento anticorrosión. Todas las superficies de los componentes son lisas sin daños mecánicos, cumpliendo los requisitos para la operación continua a largo plazo de equipos de elevación.

2. Parámetros del producto

3. Ventajas del producto

(1) Disposición de cable estable para bobinado multicapa: Ranura de cable helicoidal a la derecha personalizada, adaptada con precisión para cable de acero de Φ10mm. Bajo la condición de bobinado de 3 capas, el cable de acero es menos propenso a enredos y mordeduras de cable, reduciendo el desgaste del cable y extendiendo su vida útil.

(2) Mecanizado de alta precisión: Control estricto de la concentricidad del barril con ranuras de cable contorneadas con precisión. El diseño de plano inclinado guía permite una entrada y salida de cable suaves, reduciendo las cargas de impacto.

(3) Construcción soldada robusta: Soldadura de penetración completa entre el barril y las placas de extremo con calidad de soldadura hasta el estándar de inspección. Alta resistencia estructural y resistencia a la fatiga para soportar cargas de elevación alternas.

(4) Protección anticorrosión a largo plazo: Recubrimiento compuesto de imprimación epoxi rica en zinc y capa superior de poliuretano con espesor de película ≥120μm, gris máquina RAL7031. Buena resistencia a la corrosión y a la niebla salina, adecuada para ambientes húmedos, marinos y otros ambientes corrosivos.

(5) Gran compatibilidad de montaje: 4 orificios de montaje M10 preperforados en las placas de extremo con interfaz estandarizada para un montaje y reemplazo rápidos en cabrestantes y mecanismos de elevación.

4. Escenarios de aplicación

Ampliamente aplicado en cabrestantes de elevación marinos, equipos de elevación portuarios, grúas de construcción móviles, maquinaria de cubierta marina y equipos de elevación de minas. Adecuado para plataformas marinas, muelles, astilleros y sitios de maquinaria de construcción, para realizar operaciones de bobinado/desbobinado de cable, elevación de carga y tracción.
