Tambo doble con ranura de 60° doblado para cuerda de alambre de 24 mm

1Descripción del producto

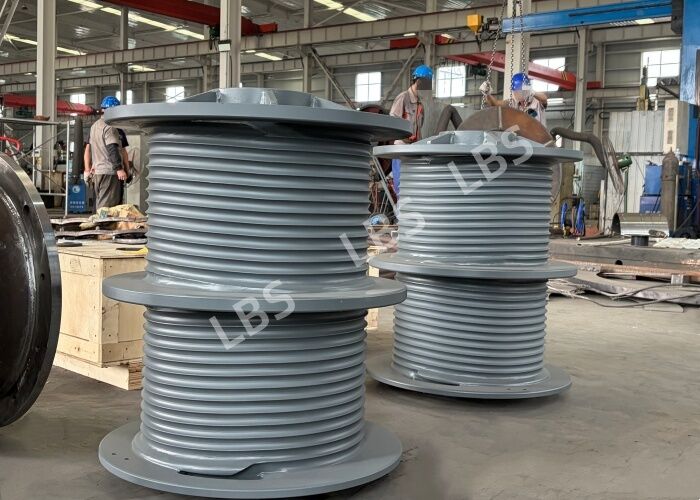

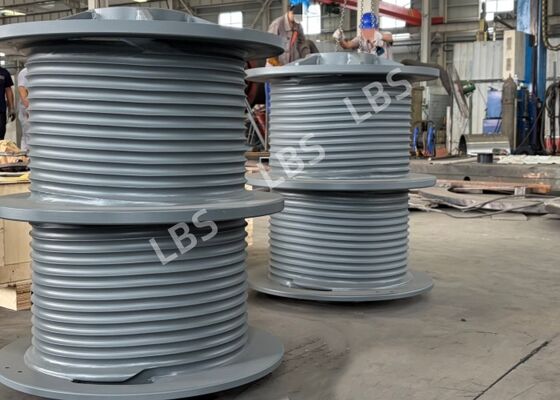

Este es un tambor doble Lebus con ranuras fabricado en acero de baja aleación de alta resistencia Q355D. Cuenta con una estructura de doble ranura simétrica dividida con una longitud total del tambor de 900 ± 0.3 mm y un diámetro exterior de Φ710Está equipado con ranuras de cuerda Lebus plegadas a 60°. Las ranuras helicoidales izquierda y derecha son totalmente simétricas: la hélice izquierda mueve la cuerda de izquierda a derecha.Mientras que la hélice derecha enrosca la cuerda de derecha a izquierdaHay 2 capas con 13,5 bobinas por capa y un ángulo de partida de 0°, lo que permite el enrollamiento bidireccional ordenado de la cuerda de alambre de acero.

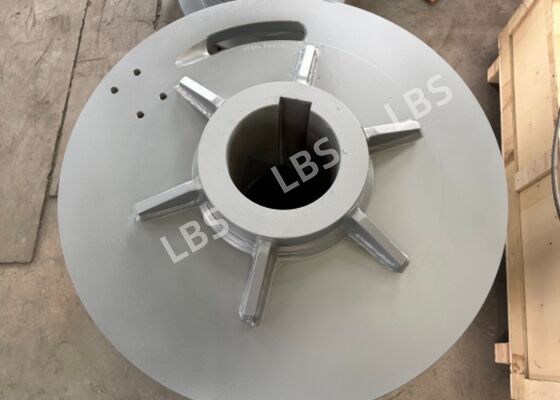

El producto adopta una estructura de ensamblaje soldado. Para las placas de acero con un grosor ≥ 12 mm, las ranuras se mecanizan de acuerdo con las normas de soldadura GB985-88 y GB986-88.Todos los bordes afilados están rasgados y redondeados.Las ranuras de las cuerdas de acero con mecanizado de precisión aseguran un enrollamiento suave de la cuerda de alambre de acero y reducen los riesgos de trituración, mordeduras y enrollado desordenado de la cuerda.Los orificios de los tornillos de montaje están dispuestos en las bridas en ambos extremos para el montaje directo a los cabrestantes y equipos de elevación, adecuado para las condiciones de trabajo de elevación de maquinaria en alta mar y en la construcción.

2.Parámetro del producto

3.Ventaja del producto

(1) Diseño de ranura de cuerda Lebus plegada de 60°: ranuras helicoidales simétricas izquierda y derecha guían el enrollamiento de múltiples capas de cuerda de acero, evitando el aplastamiento, el salto y la mordedura de la cuerda,Extensión considerable de la vida útil de las cuerdas de alambre y reducción de los costes de mantenimiento.

(2) Material de alta resistencia: el acero de baja aleación de alta resistencia Q355D ofrece un excelente rendimiento de impacto a bajas temperaturas, resistencia a la fatiga y capacidad de carga.ideal para entornos de carga pesada y marinos corrosivos.

(3) Estructura helicoidal simétrica de precisión: la hélice completamente simétrica izquierda y derecha con ángulo de partida de 0° garantiza un enrollamiento de cuerda bidireccional sincronizado y estable.carga equilibrada en ambos extremos del tambor y operación del cabrestante más suave.

(4) Tecnología de soldadura madura: las placas gruesas se ranuran según las especificaciones nacionales de soldadura, con soldaduras a tierra.La alta resistencia a la soldadura y la resistencia a las cargas alternas garantizan una estructura global robusta y fiable.

(5) Mecanizado de precisión: Las dimensiones críticas se controlan dentro de tolerancias ajustadas.proporcionando una alta precisión de montaje y una buena concentricidad de instalación para reducir las vibraciones del equipo.

(6) Finalización de la superficie optimizada: los bordes afilados y redondeados y las soldaduras pulidas eliminan la concentración de tensión y evitan daños al cortar el cable.

4.Escenarios de aplicación

Se utiliza principalmente en equipos de elevación pesada de ingeniería en alta mar, incluidas grúas de plataformas en alta mar, cabrestantes de cubierta marina, plataformas de perforación de petróleo y gas en alta mar,Equipo de elevación de buques y sistemas de cabrestantes flotantes de grúaTambién es aplicable a grúas pesadas de puerto y cabrestantes de minería.
