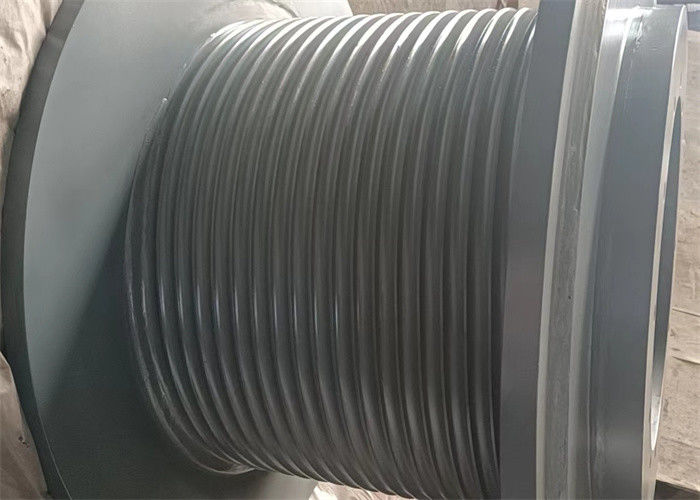

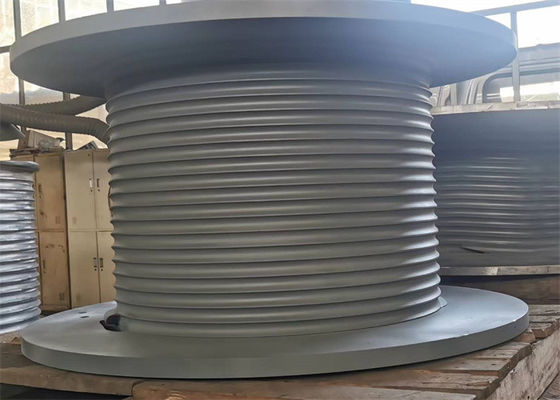

35T capacidad resistente Crane Winch Drum con los surcos de la cuerda de LEBUS
Introducción de productos
Material acanalado del tambor del torno: Acero de carbono, acero de aleación, acero inoxidable, aluminio, acero de alta resistencia, etc
Estándares materiales: GB, AISI, ASME, ASTM, JIS, ESTRUENDO,…
Temperatura ambiente: -40 ° C a +45 C del °
Temperatura ambiente de Stroage: -40 ° C a +50 C del °
Tipo del surco de tambor: Surcos espirales o surcos de Lebus
La dirección de la rotación del tambor: Izquierdo o derecho
Método de proceso: Trabajo de la máquina
Diámetro de la cuerda de alambre: 3 MM~100 MILÍMETRO
Equipo de proceso: Centro de mecanización del CNC
Tipos de estructura
El tambor del torno con el surco tiene principalmente los tres tipos siguientes de estructura:
1. tipo que empalma. En esta estructura, el cuerpo del surco de la cuerda primero se hace en 4 pedazos de teja, y entonces los 4 pedazos de surco de la teja y de cuerpo de tambor ligero se empalman y se sueldan con autógena juntos.
2. el integral, es el surco de la cuerda está situado directamente en el cuerpo de tambor, el surco de la cuerda y el cuerpo de tambor como uno.
3. El tipo de soldadura del enchufe, hace el surco de la cuerda en un cuerpo del cilindro, y después lo cortó en 2 pedazos de tejas, y de enchufe que suelda con autógena en el cuerpo de tambor.
Estructura de producto
Composición del tambor del surco: Base del tambor, rebordes, eje, etc.
Proceso: Los tambores de cuerda con los surcos cortaron directamente en ellos. El tambor del torno con el reborde, el surco de las libras se corta directamente en el cuerpo del tambor, según los requisitos de clientes, los rebordes se suelda con autógena o tornillo-se emperna. la geometría del surco es determinada por la construcción, el diámetro y la longitud de la cuerda, y por el uso. el tambor tiene las dimensiones de montaje requeridas para las condiciones de funcionamiento reales.
Ventaja del producto:
Las libras acanalaron el tambor, solucionaron el problema de encanillar de la cuerda de alambre.
Comparado con el tambor (liso) sin cuerda ordinario del surco y el tambor helicoidal del surco de la cuerda, las libras de surco de la cuerda tienen ventajas obvias en la cuerda de alambre de múltiples capas que encanilla, las libras de sistema especial del surco hacen encanillar de cuerda de alambre liso, y la carga de cada capa distribuyó, ampliar la vida de servicio de la cuerda, reducir el daño de la cuerda de alambre, mejora la seguridad de la operación del equipo, y reduce uniformemente el problema del cierre del equipo mecánico para cambiar la cuerda.
Parámetros técnicos
| No: |
Diámetro de alambre (milímetros) |
Tirando de la fuerza (KN) |
Dirección de la rotación |
Diámetro del tambor (milímetros) |
Longitud del tambor (milímetros) |
| 1 |
3~8 |
3~10 |
Izquierdo, derecho |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Izquierdo, derecho |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Izquierdo, derecho |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Izquierdo, derecho |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Izquierdo, derecho |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Izquierdo, derecho |
>1000 |
<1000> |
Uso del producto:
maquinaria de a.Crane: Torno la máquina del puente, grúa, la grúa de pórtico, de la grúa de correa eslabonada de elevación, etc
b, la industria petrolera: El aparejo de la perforación petrolífera, alzamiento del tractor del petróleo, aparejo de la paliza del petróleo, remolque montó el torno de la unidad de bombeo, el torno de registración, el etc
maquinaria marina de c.Offshore: Torno costero de la grúa del petróleo, torno del amarre, torno de la tracción, torno del transporte de personal en la mina, torno del ancla, torno hidráulico, etc
D. La maquinaria de construcción: Torno de la pared del trapo, alzamiento de la bobina, chigre, etc constructivos
e. maquinaria de la ingeniería: Torno del cable, grúa, llenando la máquina, el torno hidráulico, el etc
f. torno de la explotación minera: Enviando el torno, Apoyo-tirando del torno, del torno de hundimiento, del etc
Estructura del esquema del dibujo
Técnica de proceso
