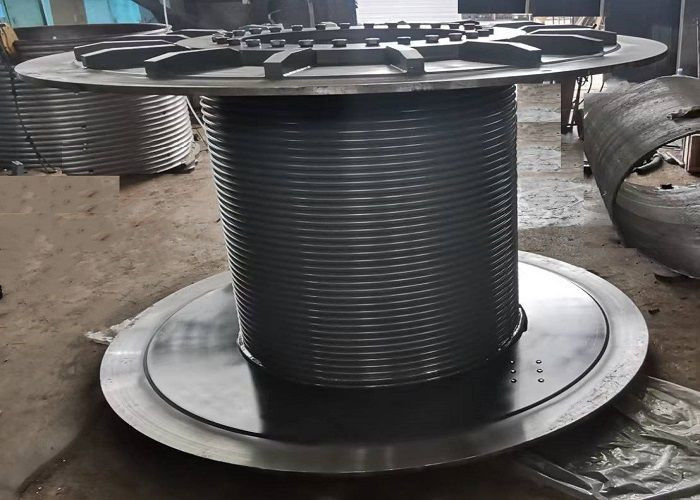

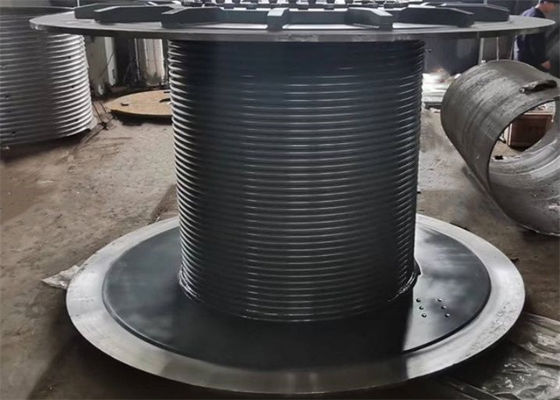

Gran grúa tambor de gancho con ranuras de Lebus cuerda de cable de enrollamiento fila automática
Visión general
El tambor de tornillo es una parte importante de la grúa. Un extremo de la cuerda de alambre envuelto se fija en la toma de la cuerda del tambor a través de un clip de cuerda, y el otro extremo.La rueda guía del coche del cielo se introduce en el grupo de poleas del trolebúsCuando el cabrestante funciona, se enrolla.La cuerda de alambre de acero en el tambor realiza la acción de enrollar y liberar la cuerda a través de la rotación positiva y negativa del tamborEl tambor soporta la tensión rápida de la cuerda del cable de alambre, y la estructura del tambor debe cumplir con la fuerza.
T.Parámetros técnicos
| No, no. |
Diámetro del alambre ((mm) |
Fuerza de tracción (KN) |
Dirección de rotación |
Diámetro del tambor ((mm) |
Duración del tambor ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Mano izquierda, mano derecha. |
> 160 |
< 1000 |
| 2 |
Entre 10 y 16 |
Entre 12 y 20 |
Mano izquierda, mano derecha. |
> 320 |
< 1000 |
| 3 |
18 ~ 24 años |
Entre 20 y 80 |
Mano izquierda, mano derecha. |
> 480 |
< 1000 |
| 4 |
Entre 26 y 32 |
100 ~ 120 |
Mano izquierda, mano derecha. |
> 640 |
< 1000 |
| 5 |
Entre 34 y 40 |
Entre 150 y 200 |
Mano izquierda, mano derecha. |
> 800 |
< 1000 |
| 6 |
Entre 42 y 50 |
240 ~ 400 |
Mano izquierda, mano derecha. |
> 1000 |
< 1000 |
Introducción del producto
Material del tambor de tornillo con ranuras: acero al carbono, acero aleado, acero inoxidable, aluminio, acero de alta resistencia, etc.
Las normas de materiales: GB, AISI, ASME, ASTM, JIS, DIN, - ¿ Qué?
Temperatura ambiente: -40 ° C a + 45 ° C
Temperatura ambiente en el suelo: -40 °C a +50 °C
Tipo de surco del tambor: surcos espirales o surcos Lebus
La dirección de rotación del tambor: izquierdista o diestra
Método de procesamiento: Trabajo en máquina
Diámetro del cable de alambre: 3 mm~100 mm
Equipo de procesamiento: centro de mecanizado CNC
El punto estructural de laLEBUSla ranura
La ranura de la cuerda de tambor del cabrestante de perforación adopta la forma de una estructura de línea doble rota, y sus características son la ranura de cuerda diagonal y la ranura de cuerda recta aparecen alternativamente,formando así dos diagonales área de ranura de cuerda y dos rectas zona de ranura de cuerda en la superficie del tambor. La llamada ranura inclinada de la cuerda se refiere a la ranura de la cuerda que se cruza en diagonal con el bus del tambor,y la ranura de cuerda recta se refiere a la ranura de cuerda que se cruza directamente con el bus del tambor o es paralela a la bridaLa ranura fuerte diagonal controla el tono de la ranura de cuerda, que representa una pequeña proporción en un círculo de ranura de cuerda.Su punto de estructura puede aliviar eficazmente los problemas de deformación por extrusión, fricción mutua y desgaste precoz de la cuerda de alambre durante la carga.
El procesamiento y la producción de la ranura de lebus se pueden procesar directamente en el tambor en su conjunto, y también se pueden hacer en un conjunto con la ranura de cuerda, y se pueden hacer en un tipo dividido,envuelto en el tambor liso cuando está instaladoEl material del cañón de ranura de cuerda plegable se puede dividir en acero al carbono, acero inoxidable, acero aleado, aluminio o fibra de vidrio, etc.El cañón se puede fabricar por laminado de chapa o fundición.
Aplicación del producto
1. Máquinas para grúas: elevadora de puentes, grúa torre, grúa de pórtico, cabrestante de grúa
2Industria petrolera: plataforma de perforación de petróleo, elevadora de tractores de petróleo, plataforma de recarga de petróleo, cabrestante de la unidad de bombeo montada en remolque, cabrestante de leña, etc.
3. Máquinas marinas en alta mar: cabrestante de grúa de petróleo en alta mar, cabrestante de amarre, cabrestante de tracción, cabrestante de conducción, cabrestante de anclaje, cabrestante hidrológico
4Las máquinas de construcción: cabrestante de limpieza de paredes, elevador de cuerda, cabrestante
5. cabrestante de minería: cabrestante de despacho, cabrestante de propulsión, cabrestante de hundimiento, etc.
6- Máquinas de ingeniería: cable de cables, grúa de torre, máquina de empilado, cable hidráulico
Estructura del dibujo
Técnica de procesamiento
