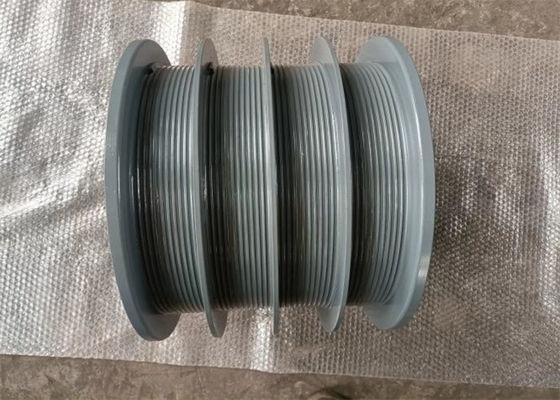

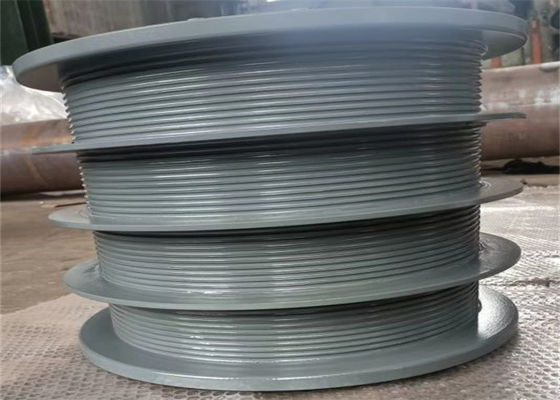

Tambor de cuerda múltiplex de Lebus que enrolla 4 pedazos de cuerdas para la máquina limpia de la ventana
Oerview
El tambor del torno es una parte importante de la máquina limpia de la ventana.
La máquina limpia de la ventana es una clase de equipo de elevación vertical usado para limpiar y mantener la fachada de edificios altos. Se compone principalmente del mecanismo de la suspensión y de la plataforma de funcionamiento (también conocidos como nave de la grúa). Cuando el dispositivo de conducción de elevación de la plataforma de trabajo es el alzamiento, llamó el tipo limpiador del torno de ventana, el alzamiento está instalado generalmente en el mecanismo de la suspensión; Cuando el dispositivo de conducción de elevación de la plataforma de trabajo es el elevador, se llama el limpiador de ventana de elevación, y el elevador está instalado generalmente en la plataforma de trabajo. Porque el alzamiento está instalado generalmente en el mecanismo de la suspensión, la plataforma de trabajo del tipo limpiador del torno de ventana es encendedor en peso, y el brazo de elevación se subraya menos, que es conveniente para la ocasión donde está más largo el brazo de elevación; Ambos extremos de la plataforma de trabajo son suspendidos por dos cables de acero a través de las barras articuladas.
Introducción de productos
Material acanalado del tambor del torno: Acero de carbono, acero de aleación, acero inoxidable, aluminio, acero de alta resistencia, etc
Estándares materiales: GB, AISI, ASME, ASTM, JIS, ESTRUENDO,…
Temperatura ambiente: -40 ° C a +45 C del °
Temperatura ambiente de Stroage: -40 ° C a +50 C del °
Tipo del surco de tambor: Surcos espirales o surcos de Lebus
La dirección de la rotación del tambor: Izquierdo o derecho
Método de proceso: Trabajo de la máquina
Diámetro de la cuerda de alambre: 3 MM~100 MILÍMETRO
Equipo de proceso: Centro de mecanización del CNC
Surco de la cuerda de LEBUS
Con el desarrollo de los tornos de la perforación petrolífera en las últimas décadas, los tornos aparecen más. La forma de la transmisión y la forma de la estructura son diversas, pero la regla del cable de extracción del tambor del torno no es cambio, nuestra compañía desarrolló surcos de la cuerda de LEBUS tiene ventajas obvias. La línea doble forma del surco de la cuerda de LEBUS, conveniente para la bobina de múltiples capas, puede reducir o evitar con eficacia fenómeno del desorden de la cuerda de alambre de acero. En el proceso de diseño del tambor de los drawworks, el tambor de los drawworks tiene una gama de apertura grande pequeña, selección inferior del diámetro, posición del bloque de guía, estructura del zócalo de cuerda, espaciamiento del surco de la cuerda, surco de la cuerda el ángulo espiral de la sección paralela y la sección que sube afectará al efecto de la bobina de la cuerda del tambor, porque la, el estudio de la estructura del tambor del torno y las características, ayudarán a reducir o evitarán fenómeno desordenado de la cuerda del tambor de alzamiento del campo del campo petrolífero, para prolongar el uso de la cuerda de alambre y de la vida del tambor.
Ventaja de las libras Grroved
Este sistema sigue siendo el método más eficaz y más perfecto prolongar la vida de la cuerda de alambre. Las pruebas han mostrado que el uso con especificaciones de la cuerda de alambre hace juego el surco de la cuerda, tambor de Lebus pueden prolongar la vida de la cuerda de alambre más el de 500%. Las libras de surco de la cuerda hacen la carga distribuida uniformemente entre las capas, y la práctica prueba que prolonga grandemente la vida de la cuerda de alambre. De hecho, la superficie de la prueba puede ampliar vida de la cuerda de alambre por más el de 500%. La reducción de daño de la cuerda de alambre aumenta seguridad y reduce tiempo muerto de la máquina.
Parámetros técnicos
| No: | Diámetro de alambre (milímetros) | Tirando de la fuerza (KN) | Dirección de la rotación | Diámetro del tambor (milímetros) | Longitud del tambor (milímetros) |
| 1 | 3~8 | 3~10 | Izquierdo, derecho | >160 | <1000> |
| 2 | 10~16 | 12~20 | Izquierdo, derecho | >320 | <1000> |
| 3 | 18~24 | 20~80 | Izquierdo, derecho | >480 | <1000> |
| 4 | 26~32 | 100~120 | Izquierdo, derecho | >640 | <1000> |
| 5 | 34~40 | 150~200 | Izquierdo, derecho | >800 | <1000> |
| 6 | 42~50 | 240~400 | Izquierdo, derecho | >1000 | <1000> |
Parámetros requeridos
- Diámetro de la cuerda de alambre o diámetro del cable (milímetros)
- Diámetro interno D1 (milímetros)
- Diámetro externo D2 (milímetros)
- Anchura entre los rebordes L (milímetros)
- Capacidad de la cuerda (m)
- Material
- Dirección de la rotación: izquierdo o derecho
Estructura del esquema del dibujo
Técnica de proceso
