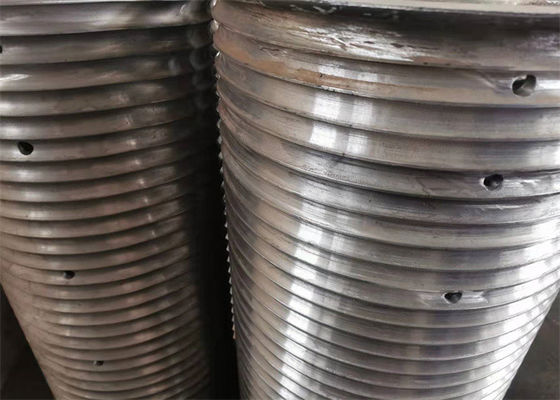

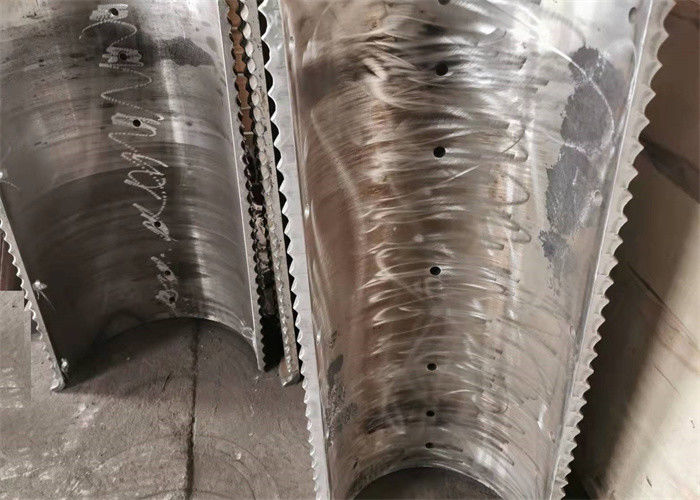

Elevación de grúas y equipo de tirada de cables, tambor de gancho con mangas de Lebus
Introducción del producto
Material del tambor de tornillo con ranuras: acero al carbono, acero aleado, acero inoxidable, aluminio, acero de alta resistencia, etc.
Las normas de materiales: GB, AISI, ASME, ASTM, JIS, DIN, - ¿ Qué?
Temperatura ambiente: -40 ° C a + 45 ° C
Temperatura ambiente en el suelo: -40 °C a +50 °C
Tipo de surco del tambor: surcos espirales o surcos Lebus
La dirección de rotación del tambor: izquierdista o diestra
Método de procesamiento: Trabajo en máquina
Diámetro del cable de alambre: 3 mm~100 mm
Equipo de procesamiento: centro de mecanizado CNC
T.- ¿Qué es?Resumen general
| Nombre del producto |
Grúa de elevación y equipo de tracción Cables de gancho tambor |
| Cantidad de tambor |
Solo o doble |
| Diseño del tambor |
Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
| El material |
Acero inoxidable de carbono y aleación |
| Tamaño |
Personalización |
| Rango de aplicaciones |
Operaciones de terminales de construcción y minería |
| Fuente de energía |
Eléctricos e hidráulicos |
| Capacidad de las cuerdas |
100 ~ 300M |
| |
|
Parámetros
| No, no. |
Diámetro del alambre ((mm) |
Fuerza de tracción (KN) |
Dirección de rotación |
Diámetro del tambor ((mm) |
Duración del tambor ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Mano izquierda, mano derecha. |
> 160 |
< 1000 |
| 2 |
Entre 10 y 16 |
Entre 12 y 20 |
Mano izquierda, mano derecha. |
> 320 |
< 1000 |
| 3 |
18 ~ 24 años |
Entre 20 y 80 |
Mano izquierda, mano derecha. |
> 480 |
< 1000 |
| 4 |
Entre 26 y 32 |
100 ~ 120 |
Mano izquierda, mano derecha. |
> 640 |
< 1000 |
| 5 |
Entre 34 y 40 |
Entre 150 y 200 |
Mano izquierda, mano derecha. |
> 800 |
< 1000 |
| 6 |
Entre 42 y 50 |
240 ~ 400 |
Mano izquierda, mano derecha. |
> 1000 |
< 1000 |
Características:
1Nuestros productos tienen las ventajas de estructura compacta, peso ligero, seguro y fácil de operar.
2Nuestros productos se utilizan para elevación general, transporte y otras obras en maquinaria de cubierta marina, puerto, petróleo, máquina de perforación, maquinaria de ingeniería, minería,maquinaria para exploración geológica y construcción, etc..
3Los productos se diseñan y fabrican de acuerdo con la especificación API 7K Especificación para equipos de perforación.
4. Alta eficiencia de arranque y de trabajo
5Funcionamiento fiable con poco ruido
Especificaciones del producto:
1) Diámetro del cable o de la cuerda de alambre (mm)
2) Diámetro del tambor principal (mm)
3) Ancho entre las bridas (mm)
4) Largura de la cuerda o del cable a acomodar
5) Material y requisitos del tambor
6) Carga máxima de funcionamiento de la cuerda o del cable
7) Dirección de entrada del cable de alambre
8) Tipo de entrada de la cuerda
9) Distancia a la rama fija y posición entre las bridas
10) Diámetro exterior de las bridas
Equipo de procesamiento:
Centro de mecanizado CNC
Material del producto:
1Acero estructural de carbono: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Acero de baja aleación de alta resistencia: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3Acero estructural de aleación: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4Materiales poliméricos, materiales de fibra y materiales de poliamida de nylon.
5Materiales de acero inoxidable, materiales de aluminio, etc.
El material del producto puede seleccionarse según la solicitud del cliente
Dimensiones del dibujo
Características del tambor:
Equipo de procesamiento: Centro de mecanizado CNC
Dirección de rotación de las ranuras: izquierda
Diámetro del cable de alambre: 3 mm~65 mm
Cada vuelta de la capa: 20,5 vueltas
Capa: 5 Capa
Tipo de surco de cuerda: surco de cuerda LEBUS
Número de cuerdas: dos

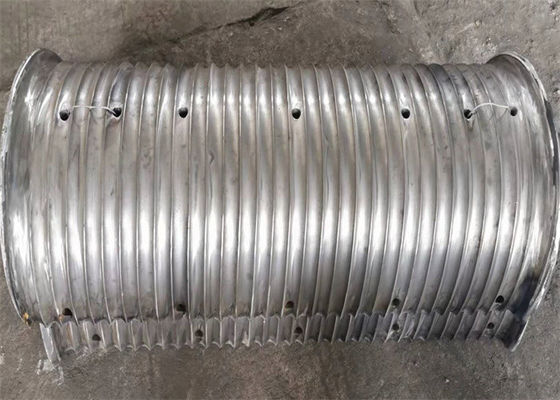

Estructura del producto
Composición del tambor de ranura: núcleo del tambor, bridas, eje, etc.
Procesamiento: tambores de cuerda con ranuras cortadas directamente en ellos. Tambor de gancho con brida, la ranura LBS se corta directamente en el cuerpo del tambor, según los requisitos del cliente,las bridas están soldadas o atornilladas. la geometría de la ranura está determinada por la construcción de la cuerda, el diámetro y la longitud, y por la aplicación. el tambor tiene las dimensiones de montaje requeridas para las condiciones reales de funcionamiento.
Aplicación del producto
1. Máquinas marinas en alta mar: cabrestante de grúa de petróleo en alta mar, cabrestante de amarre, cabrestante de tracción, cabrestante de conducción, cabrestante de anclaje, cabrestante hidrológico
2- Máquinas de ingeniería: cable de cables, grúa de torre, máquina de empilado, cable hidráulico
3Industria de los yacimientos petrolíferos: plataforma de perforación de petróleo, elevadora de tractores de petróleo, plataforma de reestructuración de petróleo, cabrestante de la unidad de bombeo montada en remolque, cabrestante de leña, etc.
4Las máquinas de construcción: cabrestante para limpieza de paredes, elevador de cuerda, cabrestante para ventanas
5. cabrestante de minería: cabrestante de despacho, cabrestante de propulsión, cabrestante de hundimiento, etc.
6. Máquinas para grúas: elevadora de puentes, grúa torre, grúa de pórtico, cabrestante de grúa
El sistema LeBus es un método para controlar el enrollamiento de una cuerda de alambre en un tambor de caballo de modo que no haya un límite práctico para el número de capas que se pueden enrollar con seguridad,independientemente de la gravedad de las condiciones de carga y velocidad o los tamaños de la cuerda y el tambor.
Parámetros requeridos:
- Diámetro del cable de alambre o del cable (mm)
- Diámetro interno D1 ((mm)
- Diámetro exterior D2 (mm)
- Ancho entre las bridas L ((mm)
- Capacidad de las cuerdas ((m)
- El material:
- Dirección de rotación: izquierda o derecha?
