Aceite que apareja el surco principal de las libras del acero de carbono del tambor del torno de la cuerda de la parte

El acero de carbono principal de la pieza del torno de Riging del aceite libras acanala el tambor del torno de la cuerda de alambre

Las libras teclean son una clase de forma del surco conveniente para la bobina de múltiples capas de la cuerda de alambre introducida del extranjero. Porque esta clase de surco de la cuerda se mantiene paralela a la cara del extremo del reborde la mayoría de las secciones de la dirección circunferencial del tambor, y se entrecruza solamente con la cara del extremo del reborde en una sección muy pequeña, el surco de la cuerda se debe dar vuelta, por lo tanto el nombre “surco plegable de la cuerda”.

Los años de uso práctico muestran que esta clase de estructura especial del surco de la cuerda del tambor, puede solucionar bien el problema del cable de extracción de múltiples capas de la cuerda de alambre sobre sistema doblado doble de la ranura del cordón, para asegurarse de que el de múltiples capas en el cable de extracción del tambor implicado completamente en y para desarrollar el carrete suavemente, y pueden prolongar grandemente la vida de servicio de la cuerda de alambre, el sistema sigue siendo el método más eficaz y el más perfecto. Las pruebas han mostrado que el tambor de Lebus puede prolongar la vida de la cuerda de alambre por más el de 500% con el surco de la cuerda que hace juego las especificaciones de la cuerda de alambre.

el uso del ambiente:

1. Se permite el uso al aire libre;

2. La altitud no excede de los 2000M;

3. Temperatura ambiente -30℃ ~ +65℃;

4. Se permite trabajar bajo condiciones de la lluvia, del chapoteo y del polvo.

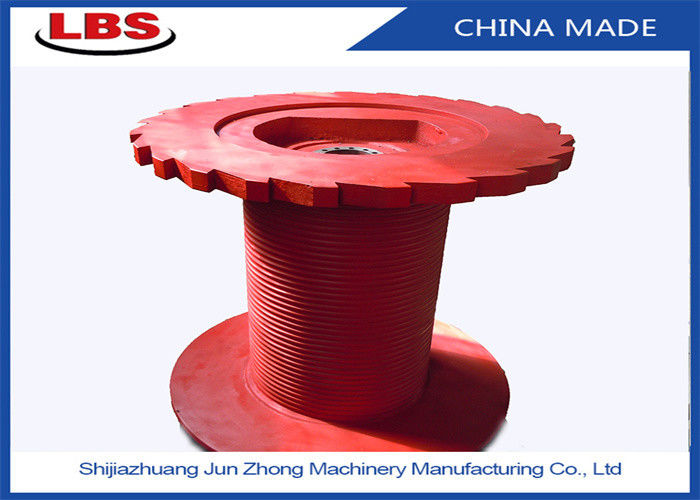

Estas libras aspan modelo son: LBSZ1080-1300

Representa el diámetro del Ribas que el tambor es 1080m m, la longitud es 1300m m,

Provea de la cuerda de alambre que pone servicio, en el sitio la conexión de la cadena de la cuerda de alambre del torno de la nave o la plataforma de perforación, cable del vínculo de la grúa que pone la operación, para proteger mejor la cuerda de alambre.

El tambor del torno es una parte importante del torno de la plataforma petrolera, tambor del torno

Un extremo de la cuerda de alambre herida se fija en el zócalo de cuerda del tambor a través de un clip de cuerda, y el otro extremo

La rueda de la guía del coche del cielo se introduce en el grupo de la polea de la carretilla, y el grupo de la polea de la carretilla está instalado

Equipado de las secuencias de los ganchos, de los grifos y del tubo de taladro. Cuando el torno funciona, se hiere

La cuerda de alambre de acero en el tambor realiza la acción de enrollar y de lanzar la cuerda con la rotación positiva y negativa del tambor

El tambor lleva la tensión rápida de la cuerda de la cuerda de alambre, y la estructura del tambor debe resolver la fuerza

Afuera, pero también asegurarse de que la cuerda de alambre que enrolla cuidadosamente.

Con el desarrollo de los tornos de la perforación petrolífera en las últimas décadas, los tornos aparecen más

La forma de la transmisión y la forma de la estructura, pero la regla del cable de extracción del tambor del torno no es cambio, nuestra compañía desarrollaron el surco de la cuerda de LEBUS tiene ventajas obvias. La línea doble forma del surco de la cuerda de LEBUS, conveniente para la bobina de múltiples capas, puede reducir o evitar con eficacia fenómeno del desorden de la cuerda de alambre de acero. En el proceso de diseño del tambor de los drawworks, el tambor de los drawworks tiene una gama de apertura grande pequeña, selección inferior del diámetro, posición del bloque de guía, estructura del zócalo de cuerda, espaciamiento del surco de la cuerda, surco de la cuerda el ángulo espiral de la sección paralela y la sección que sube afectará al efecto de la bobina de la cuerda del tambor, becauset esto, el estudio de la estructura del tambor del torno y las características, ayudarán a reducir o evitarán fenómeno desordenado de la cuerda del tambor de alzamiento del campo del campo petrolífero, prolongar el uso de la cuerda de alambre y de la vida del tambor.

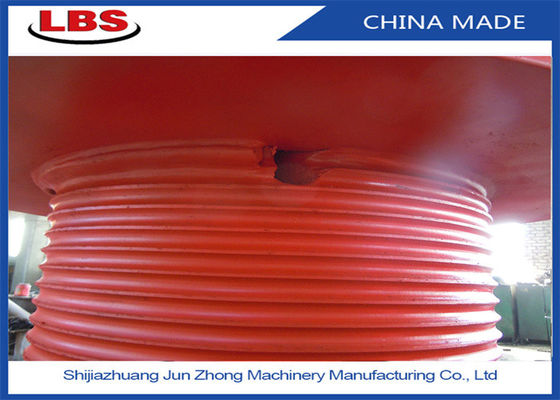

Características: Las libras doblan surcos de la cuerda del doblez se componen de surcos rectos de la cuerda y de surcos diagonales de la cuerda para cada ronda del tambor, y la posición de los surcos rectos de la cuerda y de los surcos diagonales de la cuerda para cada ronda es exactamente lo mismo. Cuando la cuerda de alambre se hiere en capas múltiples, la posición del punto de transición de la travesía entre la cuerda de alambre superior y la cuerda de un alambre cuanto más bajo se fija a través del surco diagonal de la cuerda, para terminar la travesía de la cuerda de alambre superior en la sección diagonal. En el segmento recto del surco de la cuerda, la cuerda de alambre superior cae totalmente en el surco formado por dos cuerdas de un alambre más bajo, formando la línea contacto entre las cuerdas, de modo que el contacto entre las cuerdas de alambre superior y más bajo sea estable. Cuando se vuelve la cuerda, del anillo de retención del paso con el reborde de vuelta en ambos extremos del tambor se utiliza para dirigir la cuerda para subir para arriba y para volver suavemente, para evitar la cuerda desordenada causada el corte de la cuerda y exprimiéndose, para arreglar la cuerda cuidadosamente y suavemente transición a la capa superior, y realizan la bobina de múltiples capas.

Ventajas: Las libras del plegamiento de surco de la cuerda, solucionan la cuerda en curso de cuerda desordenada del cable de extracción, problemas graves penetrantes de la cuerda. El surco plegable de la cuerda hace la cuerda de alambre que enrolla liso, la carga distribuida uniformemente entre las capas, esta tecnología amplía grandemente la vida de servicio de la cuerda de alambre, puede prolongar la vida de la cuerda de alambre más los de 500%, reducen el daño de la cuerda de alambre, mejorar la seguridad de la operación del equipo, y reducir el equipo mecánico para el problema de la parada del reemplazo de la cuerda.

Las características de los surcos

1. Tiene específicamente surco para hacer la cuerda de alambre que encanilla fuerza ordenada y uniforme en cada capa.

2. Puede ser calculado las fuerzas exactas que la cuerda impuso ante el tambor.

3. El encanillar está totalmente bajo control, que previene capas más bajas que son machacadas o pellizcadas por capas superiores

4. Con el surco, el surco continuo en el tambor es paralelo al reborde a excepción de dos puntos de la cruce en cada Revelution adonde el surco se mueve a través de una echada del tambor de la mitad para dar una echada del tirón del movimiento para cada echada.

Parámetros de diseño del tambor del torno de la cuerda de alambre

1. Diámetro del tambor

2. Anchura entre los rebordes

3. Cuerda de alambre o diámetro del cable

4. Dirección de la rotación de la cuerda de alambre: a la izquierda e a la derecha

7. Material del tambor

8. Diámetro del reborde

9. Cantidad de trabajo máxima de la cuerda de alambre

10. La capacidad máxima de la cuerda de alambre/del cable

11. El ángulo de posición del tambor y de la polea fija

12. Modo de la entrada de la cuerda

13. Si es posible, proporcione los dibujos detallados del tambor:

Nota: El tambor se divide en el tipo integral y el tipo de la fractura, el proceso de dibujo de la necesidad integral.

El diámetro interno de la necesidad partida, diámetro externo, longitud, el diámetro de la cuerda de alambre, la dirección del surco de la cuerda (izquierdo o derecho)

Según la situación actual del tambor y del torno plegables del surco de la cuerda producidos por nuestra fábrica, las industrias que se han aplicado con éxito son como sigue:
1. maquinaria del infante de marina: torno costero de la grúa del aceite, torno del amarre, remolcando el torno, remolcando el torno del cable, torno del ancla, torno hidrológico
2. industria petrolera: aparejo de la perforación petrolífera, torno de registración del coche del aceite, máquina de la paliza del aceite, máquina bien, torno del camión del aceite, etc
3. maquinaria de elevación: grúa, torno de grúa, torno de la grúa de pórtico, torno de la grúa de correa eslabonada, torno de la grúa del neumático
4. maquinaria de construcción: torno constructivo de la limpieza de la pared, solo torno del tambor, torno doble del tambor
5. La otra maquinaria de construcción: torno del cable, grúa, conductor de pila, torno eléctrico-hidráulico
6. maquinaria de explotación minera: torno del envío, torno de la tracción, torno inclinado, etc

Estructura del esquema del dibujo

Técnica de proceso
