Gancho eléctrico de 10T con dispositivo de bobinado utilizado en equipos de elevación y tracción
La ventaja de las mangas de tambor
Cuando se instala la piel de valla de tipo tambor dividido, la manga de piel de valla dividida se envuelve en el tambor liso sin ranuras y está estrechamente conectada con el tambor mediante tornillos o soldadura,de modo que la superficie lisa original del tambor fuera de la superficie se convierte en la forma de lebus doble ranura de cuerda plegable, que es conveniente para la aplicación de la modificación del cabrestante o la sustitución del tambor.
Equipo de producción
Nuestra fábrica tiene más de 2000 juegos de equipos avanzados como fundición, forja, procesamiento de engranajes, estampado de chapa metálica, remachado, tratamiento térmico y procesamiento mecánico.el centro de mecanizado de Alemania CW1000, CNC de cuatro ejes, centro de mecanizado de enlace de cinco ejes, punzón CNC, gran máquina de rectificación de engranajes CNC, gran máquina de perforación y fresado de suelo CNC, soldadura de haz de electrones al vacío,Robot de soldadura CNC y máquina de 80 rollos y otros equipos de procesamiento avanzados.
Parámetros técnicos
| No, no. | Diámetro del alambre ((mm) | Fuerza de tracción (KN) | Dirección de rotación | Diámetro del tambor ((mm) | Duración del tambor ((mm) |
1
| 3 ~ 8 | 3 ~ 10 | Mano izquierda, mano derecha. | > 160 | < 1000 |
2
| Entre 10 y 16 | Entre 12 y 20 | Mano izquierda, mano derecha. | > 320 | < 1000 |
3
| 18 ~ 24 años | Entre 20 y 80 | Mano izquierda, mano derecha. | > 480 | < 1000 |
4
| Entre 26 y 32 | 100 ~ 120 | Mano izquierda, mano derecha. | > 640 | < 1000 |
5
| Entre 34 y 40 | Entre 150 y 200 | Mano izquierda, mano derecha. | > 800 | < 1000 |
6
| Entre 42 y 50 | 240 ~ 400 | Mano izquierda, mano derecha. | > 1000 | < 1000 |
Resumen general
Nombre del producto | Tambor de cables de cable |
Cantidad de tambor | Solo o doble |
Diseño del tambor | Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
El material | Acero inoxidable de carbono y aleación |
Tamaño | Personalización |
Rango de aplicaciones | Operaciones de terminales de construcción y minería |
Fuente de energía | Eléctricos e hidráulicos |
Capacidad de las cuerdas | 100 ~ 300M |
Características del producto:
1. cables de acero cables eléctricos de gancho con sistema de bobinas
2Se puede realizar un arreglo automático de la cuerda
3- Estructura compacta y diseño razonable
4Mantenga la cuerda de alambre tensa para cabrestantes y grúas.
5. La máquina de bobinado puede suministrar una fuerza de retroceso en la cuerda para mantener la cuerda una fuerza de tensión.La máquina de bobinado y su HPU son removibles

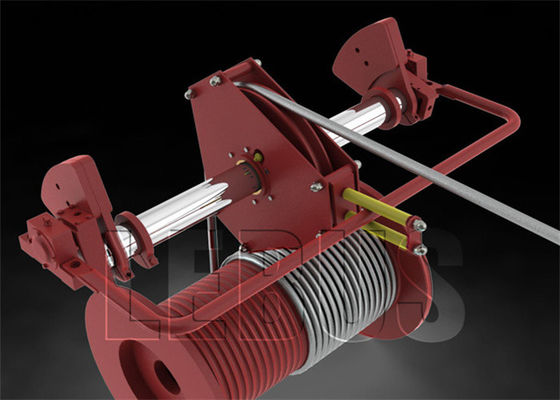

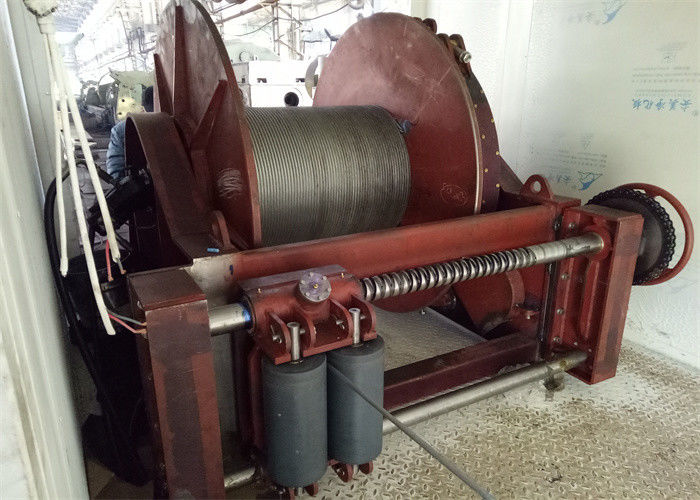

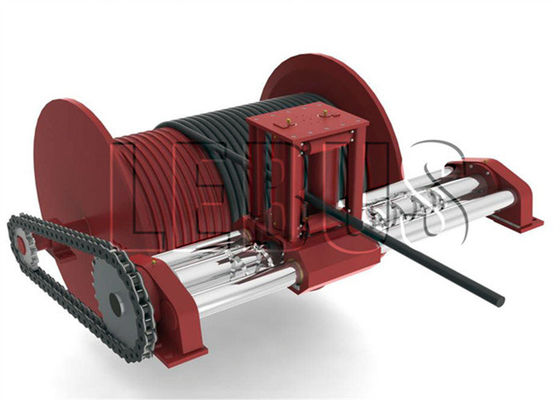

Dispositivo de enrollamiento
1El dispositivo de enrollamiento de la cuerda del cabrestante adopta el principio de doble tornillo giratorio para conducir la rueda de la cuerda para moverse hacia adelante y hacia atrás.fácil de usar, seguro y confiable.
2El dispositivo de disposición de la cuerda del cabrestante consta de seis partes, a saber, la parte de salida de potencia, la caja de transmisión, el embrague, la parte de la manga en espiral, la parte de soporte de la cuerda y la base.
3En el proceso de instalación, no requiere ninguna parte de la transformación del cabrestante, sólo necesita instalar el engranaje exterior en el lado del motor del cabrestante, la potencia de la salida del motor.
Principio de accionamiento:
Vínculo de tambor - caja de engranajes - rotación de la manga del tornillo - movimiento recíproco de la rueda de la cuerda.
