Datos del producto:
Pago y Envío Términos:
|

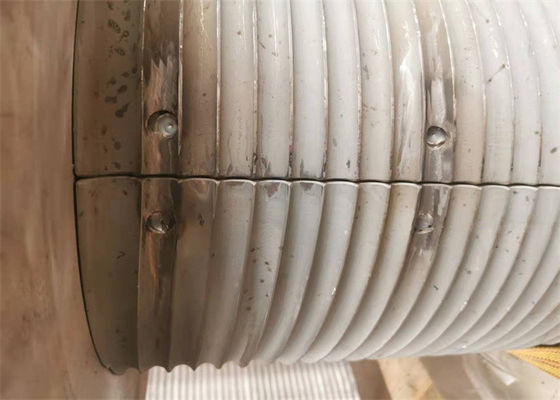

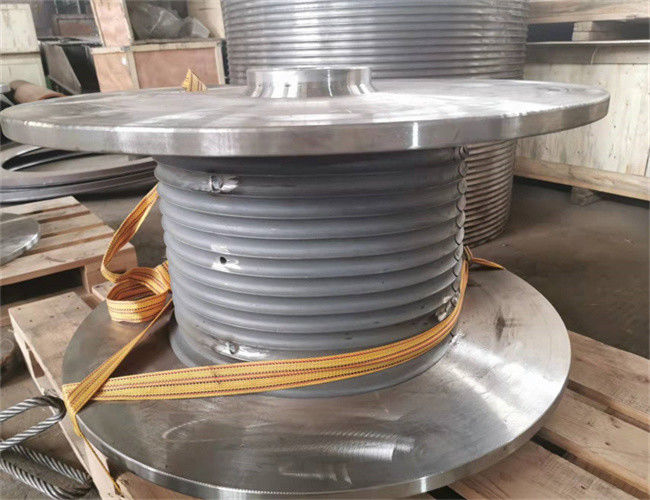

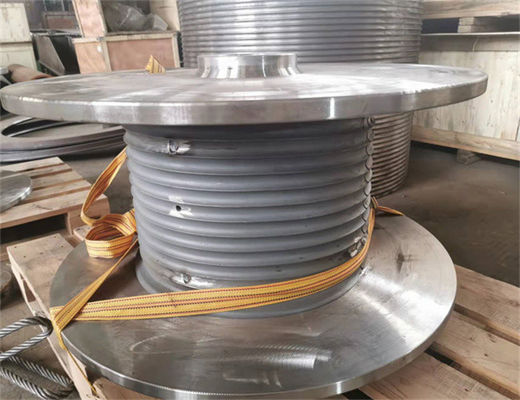

| Nombre de producto: | Mangas de los tambores del surco | Material: | Acero de carbono |
|---|---|---|---|
| Tipo acanalado: | Lebus acanaló | Color superficial: | gris |
| Tipo de conexión: | Soldado con autógena o empernado | Diámetro de la cuerda: | 3~100 mm |
| Layes: | 2~20 Layes | Embalaje: | casos de madera Fumigación-libres |
| acanalar la máquina: | El trabajar a máquina del CNC | superficie: | Rocíe el cinc Rich Primer |
| Resaltar: | CCS acanaló las mangas del tambor,Mangas acanaladas de acero del tambor de carbono |
||
1, diámetro de la manga de la cuerda de alambre o cable
2, diámetro del tambor liso (dentro del diámetro del surco de la cuerda)
3, diámetro externo del tambor del surco de la cuerda
4, longitud entre los rebordes del tambor
5, capacidad de la cuerda
6, rotación del surco de la cuerda (izquierdo o derecho)
7, libras teclean el material de cuero requerido
8, si los dibujos u otros requisitos están proporcionados
Condiciones de las libras acanaladas
Las libras de la cuerda de tambor del surco también requieren ciertas condiciones de funcionamiento. El más importante de estas condiciones es el ángulo de desviación de la cuerda de alambre, que es el ángulo entre la cuerda de alambre del carrete de la primera polea fija. Hablando en términos generales, este ángulo de desviación no debe ser mayor que 1.5° y no debe ser menos que 0.5°. Hay algunas diferencias leves (sobre una variación 0.25°), pero es bueno recordar esta estadística general. El ángulo de desviación óptimo también depende de la carga, de la estructura del cable y de la velocidad de elevación. Este ángulo de desviación indica que para cada los 10m del tambor a la polea, la distancia entre la cuerda de alambre y el punto mediano del tambor no deben ser mayores de 260m m (520m m entre los dos rebordes). ¡9 Q2 ‘2 L! Para los carretes del surco de las libras, si el ángulo de desviación excede la gama recomendada, una cuerda especial llamada compensador de Angle puede ser utilizada para relajarse y ser dañada sacando o torciendo de la cuerda de alambre externa sobre el surco
|
No:
|
Diámetro de alambre (milímetros)
|
Tirando de la fuerza (KN)
|
Dirección de la rotación
|
Diámetro del tambor (milímetros)
|
Longitud del tambor (milímetros)
|
|
1
|
3~8
|
3~10
|
Izquierdo, derecho
|
>160
|
<1000>
|
|
2
|
10~16
|
12~20
|
Izquierdo, derecho
|
>320
|
<1000>
|
|
3
|
18~24
|
20~80
|
Izquierdo, derecho
|
>480
|
<1000>
|
|
4
|
26~32
|
100~120
|
Izquierdo, derecho
|
>640
|
<1000>
|
|
5
|
34~40
|
150~200
|
Izquierdo, derecho
|
>800
|
<1000>
|
|
6
|
42~50
|
240~400
|
Izquierdo, derecho
|
>1000
|
<1000>
|
